菲恩特典型的空气增压系统-罐体式一般分为4款。型号分别为ZTS-ZTM02,ZTS-ZTV02,ZTS-ZTM03,ZTS-ZTV05

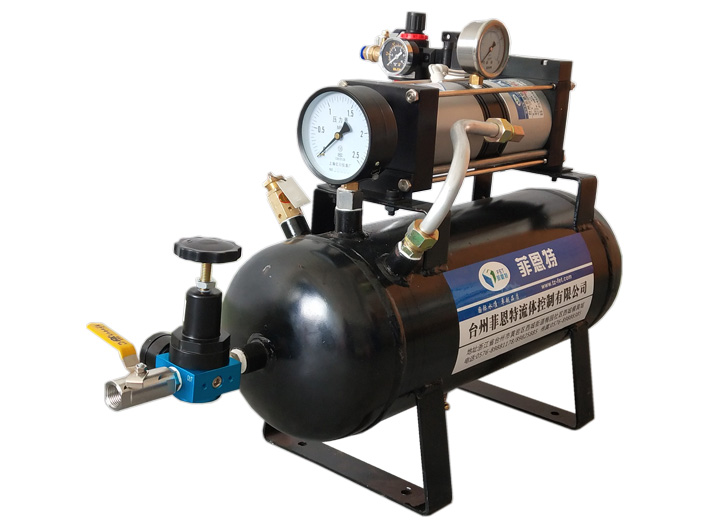

一、小两倍空气增压系统实物图及参数
![二倍空气增压系统](/upload/Pd3f67a0319114377a23b39e389a4fd65.jpg)
![1553049021(1).jpg](/upload/P0da9142085b145baad5938050f9fc576.jpg)
二、大流量二倍空气增压系统效果图及参数
![大流量空气增压系统](/upload/P637b4f3f6b334be993dba88ed82a0641.jpg)
![二倍大流量空气增压](/upload/P7b72d80f4d754310a26022d237370e8e.png)
三、ZTS-ZTM03三倍空气增压系统效果图及参数
![三倍空气增压系统](/upload/P90378a5c6f3b414cb9d8896894785c83.jpg)
![三倍空气增压泵](/upload/Peac94943e2d04a3785aee1db01d35540.jpg)
四、ZTS-ZTV05五倍空气增压系统效果图及参数
![五倍空气增压系统](/upload/P06d4aca771ba4226b85ec1a071e12c1e.jpg)
![五倍增压空气增压系统](/upload/Pcb6563eca1af4e31ac28478c60617656.jpg)
压缩空气增压系统回路图如下
![空气增压系回路图](/upload/Pff4468c1e90f4e648c600af24ac3be1c.png)
注:空气增压系统可以根据客户要求进行定做,可以采用两台或者多台并联,效果显著。下面是并联效果图
![空气增压系统](/upload/Pd46772837dd44cbfbf648b91c9723e78.jpg)
![大流量空气增压系统](/upload/P75bfd82ca3504b8d84885bf96fbe2471.jpg)
![大流量空气增压系统](/upload/Pcbb1d80f7009424fbcb0922f5ffc5ee6.jpg)
一款好的压缩空气增压系统包括,空气增压泵、储气罐、减压阀、安全阀、三联件、排水阀、驱动开关、高压开关、高压管路、高压压力表等,如果有条件的话可以加配气控计数器。
空气增压泵-压缩空气增压系统里面的核心部件,为压缩空气增压系统提供动力源,它的作用是把压缩空气进行二次增压,然后输出使用。控制它的输出压力根据增压比,及驱动气压(3-8bar)进行调节控制。
储气罐,根据增压泵的输出压力及流量进行选配,一定要选择具有压力安全容器证书的储罐厂家,切不可贪图便宜,铸成大错。
减压阀,顾名思义是用来减压的一种阀门,通过高压罐体缓冲的压力,通过减压阀进行减压使用,使输出压力更加稳定。
安全阀,是装配在储气罐上面使用的,为现场使用提供更有力的安全保障。也是需要带有安全证书的。
三联件,也称为油水分离器,作用是调压、过滤水分、加润滑油,是气动增压类产品的必须配置的配件。
排水阀,它的安装一般在罐体的最底端,压缩空气如果长期使用,储气罐内部会残留堆积一些水分,打开排水阀要进行排水,以保障储气罐的使用寿命。
驱动开关,压缩空气增压系统的上面的驱动开关,用于空气增压泵的启停,也是整个系统的启停开关。
高压开关,压缩空气增压系统的压力输出压力的截止阀。
高压压力表,增压系统的压力的显示。
高压管道、高压管道是空气增压泵连接储气罐的压力输送管道。
